Arduino Maker + IoT Prototyping

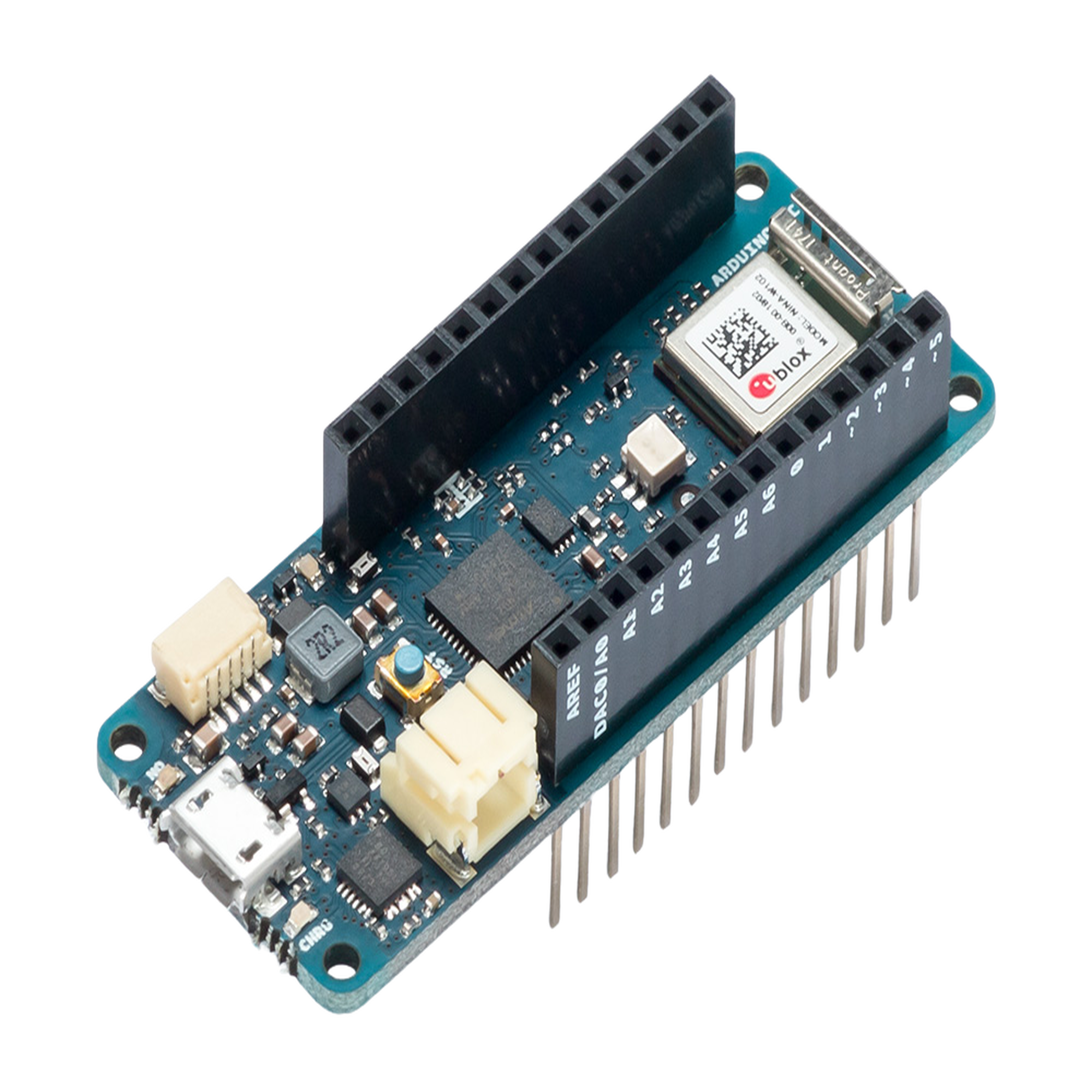

Arduino® MKR WiFi 1010

La solución integrada definitiva para el diseño rápido de prototipos y escenarios avanzados de Internet de las Cosas (IoT). Combinando la potencia de procesamiento de 32 bits de un procesador ARM® Cortex®-M0+ con la versatilidad inalámbrica dual y blindaje criptográfico por hardware, esta tarjeta compacta en formato MKR es la plataforma perfecta para redes de sensores conectadas de forma segura.

✓ Procesador SAMD21 ARM® Cortex®-M0+ de 48 MHz ✓ Módulo Inalámbrico u-blox® NINA-W102 Integrado ✓ Coprocesador Criptográfico Seguro ATECC508 ✓ Cargador de Batería Li-Po Inteligente Incorporado

Especificaciones Técnicas

Procesador y Núcleo

• Microcontrolador principal Microchip SAMD21G18A.
• Núcleo de procesamiento Arm® Cortex®-M0+ corriendo hasta 48 MHz.
• Memoria de almacenamiento interno: 256 kB de Flash.
• Memoria volátil interna estática para ejecución de tareas: 32 KB SRAM.
• Circuitos de reinicio Power On Reset (POR) y Brown Out Detection (BOD).
• Generador por hardware de redundancia cíclica CRC-32 integrado.

Conectividad Inalámbrica Dual

• Módulo autónomo inalámbrico pre-certificado u-blox NINA-W102.
• Impulsado internamente por una CPU de doble núcleo Tensilica LX6 a 240MHz.
• Conectividad Wi-Fi® de 2.4 GHz compatible con IEEE 802.11 b/g/n.
• Tasas de transmisión inalámbricas: 11 Mbit (b), 54 Mbit (g) y 72 Mbit/s (n).
• Soporte para Bluetooth® Classic (BR/EDR) y Bluetooth® Low Energy.
• Circuito de antena interna de alta ganancia integrado en el módulo de radio.

Seguridad Criptográfica

• Coprocesador criptográfico de hardware dedicado ATECC508.
• Almacenamiento protegido blindado para hasta 16 llaves secretas y certificados.
• Soporte nativo para el estándar de curva elíptica NIST P256.
• Aceleración de protocolos seguros por intercambio de llaves ECDH.
• Ejecución por hardware de funciones hash seguras SHA-256 y HMAC.
• Evita por completo la exposición de contraseñas de red en texto plano.

Gestión Eléctrica y Batería

• Circuito integrado de carga de batería controlado por I2C BQ24195L.
• Diseñado para administrar celdas de batería Li-Ion o de Polímero de Litio.
• Carga autónoma rápida de batería con corrientes de salida de hasta 2.5 A.
• Corriente de carga mínima establecida por seguridad de hardware en 512 mA.
• Alimentación flexible: mediante toma USB, pin VIN o celda externa de batería.
• Entrada USB protegida mediante diodo con rango recomendado hasta 5.5 V.

Pines e Interfaz Física

• Expone dos filas de conectores distribuidos en un total de 28 pines.
• Nivel lógico de operación estricto de 3.3 V (La tarjeta NO es tolerante a 5V).
• Convertidor Analógico-Digital (ADC) integrado de 12 bits a 350 ksps.
• Muestreo analógico escalable hasta 16 bits mediante sobremuestreo.
• Convertidor Digital-Analógico (DAC) analógico nativo de 10 bits en pin A0.
• Pines GPIO configurables con soporte para modulación analógica PWM.

Protocolos y Dimensiones

• 6 módulos SERCOM nativos configurables (USART, I2C, SPI o líneas LIN).
• Controlador de interrupciones externas integrado con hasta 16 líneas físicas.
• Controlador DMA de 12 canales y sistema de eventos independiente de la CPU.
• Puerto de conexión USB nativo de alta velocidad (Host o etapa Device).
• Factor de forma MKR compacto normalizado: 25.00 mm x 61.50 mm.
• Conserva la rejilla de paso estándar de 100 mil para encajar en protoboard.

Capacidades Avanzadas de Hardware

Conectividad Inalámbrica de Modo Híbrido Dual

• El conjunto de chips de comunicación integrados u-blox NINA-W102 convierte a la tarjeta en una solución sumamente única en el sector maker.
• Rompe las limitaciones clásicas al tener la capacidad de actuar simultáneamente como dispositivo periférico (Client) y nodo maestro (Host) en redes Bluetooth® y BLE.
• Habilita la creación de arquitecturas complejas de mallas inalámbricas descentralizadas para capturar datos en campo y transmitirlos directamente por Wi-Fi.

Cargador y Gestión Autónoma de Batería

• Integra un robusto bloque analógico de administración de celdas Li-Po mediante el circuito integrado avanzado de Texas Instruments BQ24195L.
• Gestiona de manera totalmente autónoma los ciclos de carga de la celda de litio externa conectada, alcanzando altas eficiencias del 92%.
• Provee una excelente corriente de carga rápida de hasta 2.5A, convirtiéndola en la base ideal para nodos de telemetría remotos alimentados por baterías.

Arquitectura de Señalización Predictiva

• El procesador de 32 bits SAMD21 incorpora un sofisticado sistema de señalización inter-periférica de 12 canales lógicos independientes.
• Permite que los periféricos analógicos y digitales se comuniquen estados lógicos entre sí de forma directa sin requerir intervención del núcleo de la CPU.
• Mitiga la latencia de procesamiento del código, reduce el consumo general de energía y garantiza un comportamiento del sistema sumamente predecible en campo.

Tutoriales y Notas de Aplicación Oficiales

Guía de Inicio del MKR WiFi 1010

Guía oficial base e introducción detallada al hardware de factor de forma MKR. Detalla el procedimiento para configurar las dependencias lógicas del procesador SAMD21, la conexión mediante cables USB y las advertencias eléctricas sobre el nivel lógico de 3.3V.

Configuración en Cloud Editor

Nota práctica para enlazar la placa al compilador web y editor en línea. Enseña a instalar el plug-in nativo, estructurar variables inalámbricas remotas y cargar el firmware directamente desde el navegador de internet de forma segura.

Primeros Pasos con Arduino Cloud

Hub permanente oficial para el despliegue de soluciones distribuidas de Internet de las Cosas (IoT). Sincroniza variables complejas por Wi-Fi de 2.4 GHz, registra históricos de sensores en bases de datos y genera dashboards gráficos
