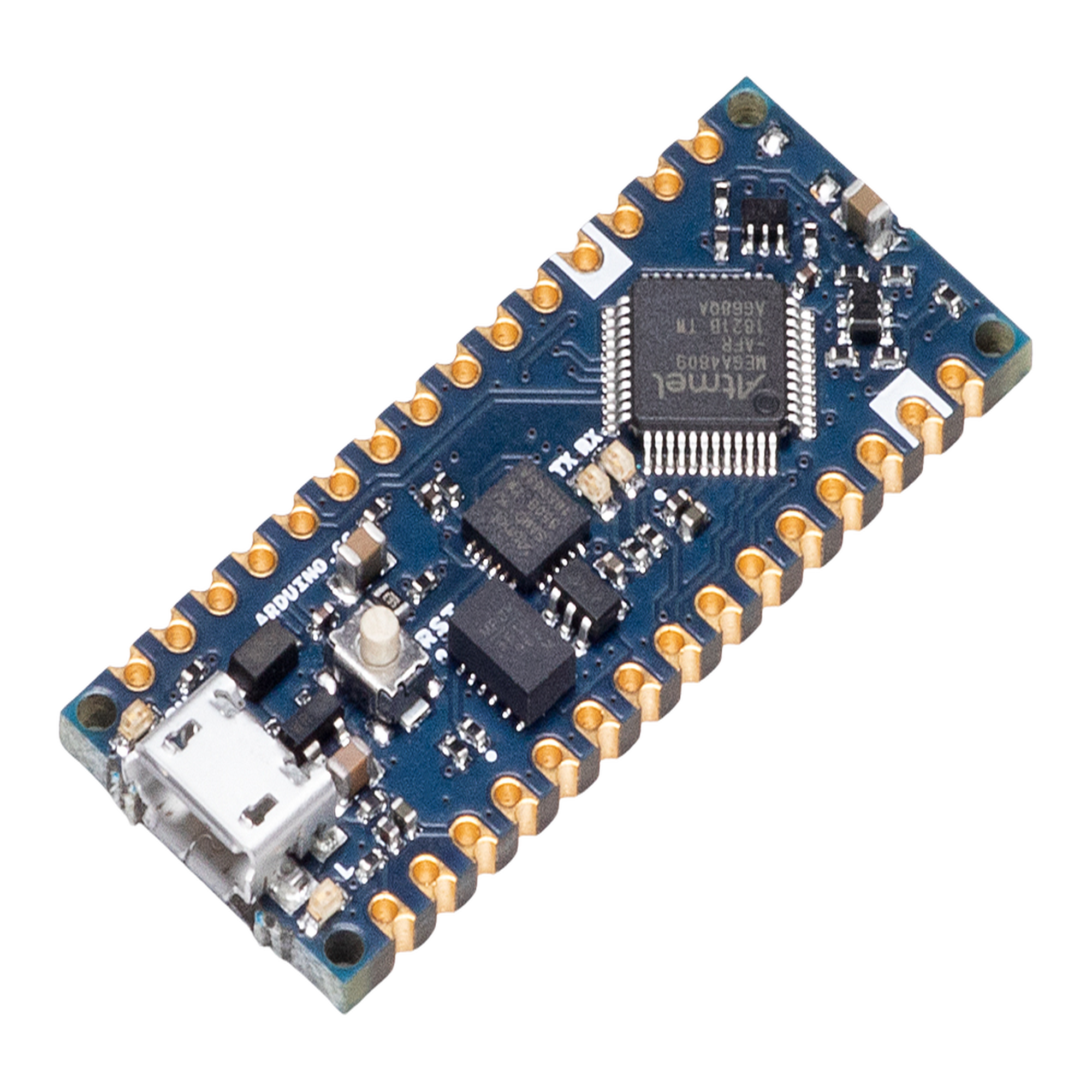

Arduino® Nano Every

La evolución potente y económica del clásico Arduino Nano, optimizada para proyectos masivos y prototipos compactos. Completamente compatible con niveles lógicos de 5V, esta tarjeta duplica las capacidades de procesamiento tradicionales e introduce un puente USB avanzado de arquitectura ARM® junto a un factor de forma híbrido almenado.

✓ Procesador ATmega4809 de 20 MHz ✓ Reemplazo Directo Drop-In de 5V ✓ Memoria RAM de 6 KB y 48 KB Flash ✓ Formato SMT con Almenas Laterales

Especificaciones Técnicas

Procesador y Rendimiento

• Microcontrolador principal de 8 bits ATmega4809.
• Arquitectura de CPU AVR con frecuencia de hasta 20 MHz.
• Incorpora el avanzado Event System independiente de la CPU.
• Sistema de señalización predecible inter-periférico.
• Lógica personalizada configurable CCL integrada.
• Dispone de hasta cuatro tablas de búsqueda (LUT) programables.

Distribución de Memorias

• Memoria Flash del sistema principal interna de 48 kB.
• Permite alojar códigos de automatización mucho más extensos.
• Memoria volátil interna estática SRAM ampliada de 6 KB.
• Multiplica por 3 la capacidad de ejecución frente al Nano clásico.
• Memoria de datos persistente no volátil EEPROM interna: 256B.
• Almacenamiento seguro de variables operativas críticas en campo.

Puertos y Nivel Lógico

• Interfaz física expuesta mediante dos conectores de 15 pines.
• Plena compatibilidad de nivel lógico a 5V de tensión.
• Reemplazo directo (drop-in) para placas Nano estándar.
• Interrupción externa disponible en todos los pines GPIO.
• Salidas PWM disponibles mediante temporizadores síncronos.
• 5 temporizadores independientes de 16 bits integrados en el núcleo.

Buses de Comunicación

• 4 controladores de comunicación serial programables USART.
• USART con generador fraccional de baudios y auto-baud.
• Pines UART dedicados físicos expuestos: D0 (RX) y D1 (TX).
• 1 interfaz de bus serial rápido SPI Maestro/Esclavo integrada.
• 1 interfaz de comunicación I2C (TWI) de modo dual nativa.
• Líneas de datos I2C asignadas por hardware a pines A4 y A5.

Etapa de Regulación DC-DC

• Convertidor reductor síncrono integrado eficiente Monolithic MPM3610.
• Soporta voltajes de entrada extremos mediante pin VIN de hasta 21 V.
• Entrega una eficiencia superior al 85% trabajando con entradas de 12V.
• Regulador LDO secundario AP2112K que limita el voltaje a 3.3V.
• Provee hasta 550 mA de salida de corriente para periféricos auxiliares.
• Circuitos integrados de protección Power On Reset (POR) y BOD.

Puente USB y Coprocesador

• Coprocesador ARM® secundario ATSAMD11D14A integrado en placa.
• Núcleo Arm® Cortex®-M0+ corriendo a frecuencias de hasta 48 MHz.
• Provee interfaz física USB 2.0 Full Speed (12 Mbps) con 8 endpoints .
• Gestiona la actualización segura de firmware mediante bus UPDI interno.
• El coprocesador opera de forma nativa a un nivel lógico puro de 3.3V.
• Dimensiones normalizadas imperiales: 43.18 mm x 17.78 mm.

Capacidades Avanzadas de Hardware

Módulo Almenado para Ensamble SMT

• Los bordes laterales de la PCB del Nano Every presentan ranuras metalizadas almenadas (castellated pads).
• Esta versión se distribuye sin headers pre-instalados, permitiendo colocarla directamente de forma plana sobre un circuito impreso base.
• Ideal para procesos de manufactura automatizada por soldadura de reflujo en producciones a gran escala.

Puente USB Reprogramable Avanzado

• A diferencia de las placas clásicas limitadas a un puente serie fijo, el coprocesador ATSAMD11D14A incluye su propio bootloader integrado.
• Permite reprogramar la etapa USB por software para emular otras clases de periféricos como HID, almacenamiento masivo o MIDI.
• Amplía las posibilidades de interacción con la computadora sin requerir chips de conversión externos de hardware.

Co-Procesamiento con Event System

• El potente chip ATmega4809 integra un sistema de enrutamiento periférico interno en silicio conocido como Event System.
• Permite que los periféricos de hardware (como temporizadores o el ADC) se envíen señales de control entre sí de forma directa.
• Realiza estas tareas de forma predecible sin pasar por el núcleo de la CPU, liberando ciclos de reloj para el código principal.

Tutoriales y Notas de Aplicación Oficiales

Guía de Hardware Nano Every

Documentación técnica oficial y mapa de pines completo para la placa basada en el ATmega4809. Detalla la arquitectura de alimentación del convertidor Buck y los pasos lógicos de inicialización fuera de línea.

Configuración en Cloud Editor

Nota práctica para vincular de forma inmediata la placa al entorno de desarrollo web en la nube. Muestra cómo instalar el plug-in nativo, compilar códigos pesados remotamente e inyectar el firmware por la toma USB.

Ejemplo de Control Base (Blink)

Tip técnico clásico de inicialización de registros de Entrada/Salida. Enseña a direccionar el pin digital 13 por hardware para generar una oscilación síncrona temporizada mediante ciclos de reloj del procesador.
