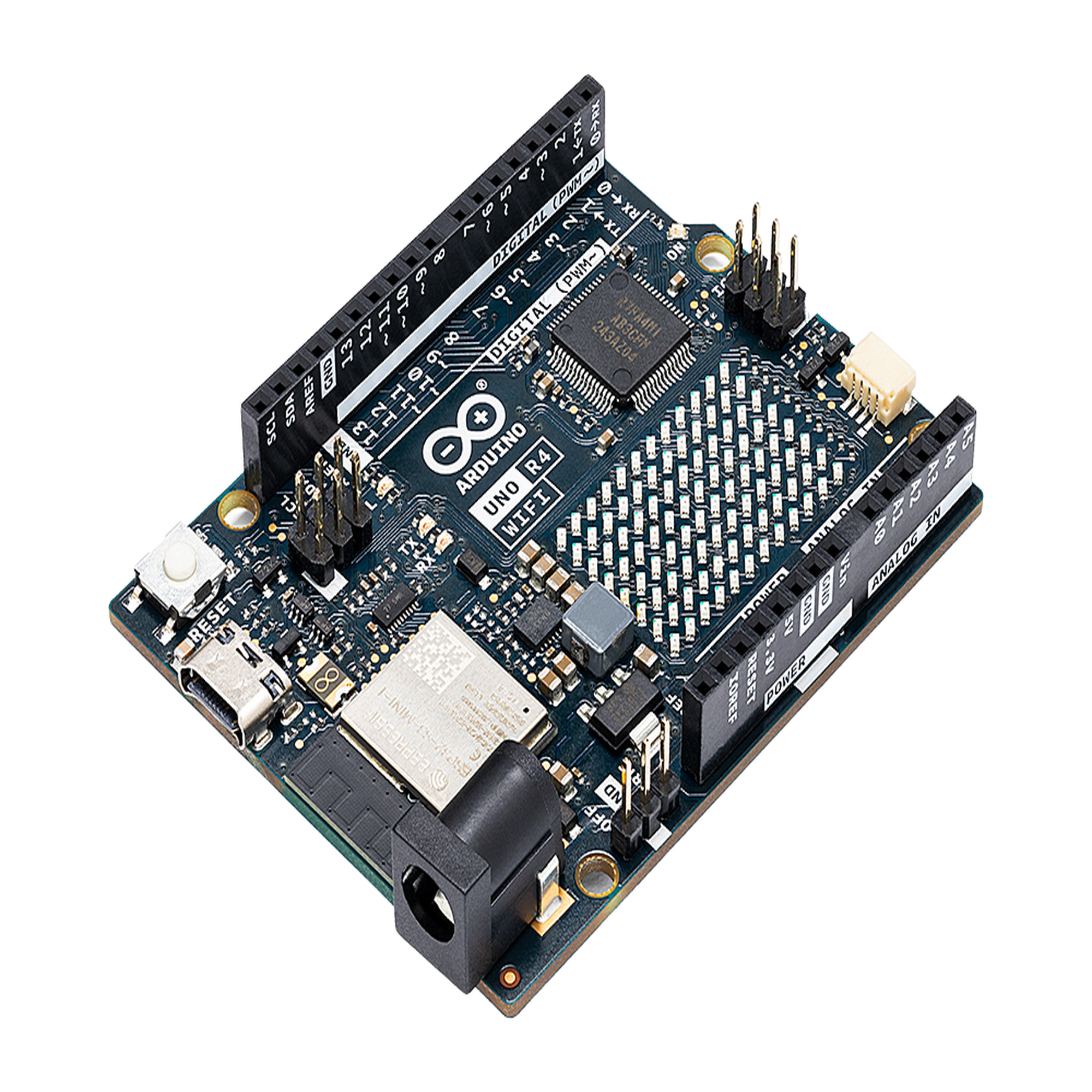

Arduino® UNO R4 WiFi

La evolución tecnológica del clásico de la electrónica industrial y educativa. El primer modelo de la familia UNO en integrar un potente microcontrolador de 32 bits junto a un coprocesador ESP32-S3 nativo para habilitar conectividad inalámbrica de alta velocidad y una matriz de LED totalmente programable.

✓ Microcontrolador de 32 bits a 48 MHz ✓ Wi-Fi® 4 y Bluetooth® 5 Integrados ✓ Matriz de LED Red de 12x8 Integrada ✓ Puerto de Conexión I2C Qwiic 3.3V

Especificaciones Técnicas

Procesador Principal

• MCU Renesas de la serie RA4M1.
• Núcleo Arm® Cortex®-M4 a 48 MHz de 32 bits.
• Incluye Unidad de Coma Flotante (FPU).
• Voltaje de operación fijado a 5 V.
• Compatibilidad directa con hardware y shields clásicos.
• Módulo de Protección de Memoria (MPU) integrado.

Conectividad Inalámbrica

• Módulo coprocesador secundario ESP32-S3-MINI-1-N8.
• Microprocesador Xtensa® dual-core de 32 bits LX7.
• Antena integrada de alto rendimiento.
• Wi-Fi® 4 compatible con el estándar 802.11 b/g/n.
• Bluetooth® 5 de bajo consumo (LE) integrado.
• Comunicación aislada mediante traductor de nivel lógico.

Memoria Expandida

• Memoria Flash del sistema principal: 256 kB.
• 8 veces más almacenamiento de código que modelos previos.
• Memoria estática interna SRAM principal: 32 KB.
• 16 veces más memoria de ejecución disponible.
• Almacenamiento de datos no volátil EEPROM: 8 kB.
• Arquitectura optimizada para procesamiento veloz.

Periféricos e Interfaz Analógica

• Convertidor Digital-Analógico (DAC) de hasta 12 bits.
• DAC en pin A0 ideal para audio o formas de onda.
• Convertidor Analógico-Digital (ADC) de 14 bits.
• Amplificador Operacional (OPAMP) integrado de fábrica.
• Unidad de Detección Táctil Capacitiva (CTSU).
• Canales analógicos listos para instrumentación directa.

Puertos de Comunicación

• 14 puertos de Entrada/Salida digitales en total.
• 1 interfaz UART dedicada (pines D0, D1).
• 1 puerto SPI integrado (pines D10-D13 e ICSP).
• Bus CAN integrado (requiere transceptor externo).
• Puerto de expansión física Qwiic I2C secundario a 3.3V.
• Bus I2C estándar disponible (pines A4, A5, SDA, SCL).

Alimentación y Seguridad

• Voltaje de entrada recomendado (VIN): de 6 V a 24 V.
• Conector barrel jack de CC y pin VIN protegidos.
• Conversor Buck eficiente ISL854102FRZ integrado.
• Puerto USB-C para programación y alimentación segura.
• Regulador lineal SGM2205 de 3.3V para la etapa de radio.
• Pines GPIO capaces de manejar hasta 8 mA de corriente.

Tutoriales y Notas de Aplicación Oficiales

Control de la Matriz de LED (12x8)

Guía práctica para renderizar animaciones sencillas, juegos interactivos en miniatura y textos dinámicos desplazables sobre la superficie de la placa de forma directa empleando las librerías nativas incorporadas en el IDE.

Generación de Audio con el DAC

Tutorial para configurar el convertidor digital-analógico interno de 12 bits en el pin analógico A0. Aprende a crear señales continuas, ondas senoidales o de diente de sierra destinadas a instrumentación y síntesis sonora básica.
