Kit de Torre Arriostrada de Piso de 54 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015
Gran Elevación / Bajo costo
100% Inspección de Ensamble Tramo - Tramo
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

Carga Axial Máxima: 500 Kg
Altura: 54 metros (18 tramos)
Resistencia al viento: 200 km/hr
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación: Intemperie (Zonas Húmedas)

Incluye los siguientes componentes

Cantidad	Modelo	Descripción
18		Tramo de torre de 45 cm de ancho de cara
1		Copete de torre de 45 cm con opresor para pararrayo
1		Base para torre de 45 cm
1		Ancla para base de torre 35/45
6		Brida de sujeción de Retenida
3		Ancla de piso para Retenida
3		Ancla de piso para Retenida tipo Paleta
36		Cuello para cable de retenida
108		Abrazadera tipo perro de 1/4'

No incluye cable de retenida

Se recomiendan 830 metros de retenida de 1/4' () o diámetros superiores

No incluye Tensores

Se recomiendan 18 tensores de 5/8' x 9' ( o )

Accesorios complementarios (No incluidos)

Cantidad	Modelo	Descripción
3		Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
3		Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida (No incluido)

Cantidad	Modelo	Descripción
1		Par de herrajes de sujeción
3		Guía para línea
57		Cable de 3/8'
6		Nudo forjado 3/8'
2		Cuello 3/8'
1		(Opcional) Carro de Seguridad para Instalador
1		(Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

Cantidad	Modelo	Descripción
1		Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1		Registro plástico
3		Conector de Ojo
2		Conector para Varilla
1		Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG () para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG ()

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

Cantidad	Modelo	Descripción
1		Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1		Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1		Registro plástico chico
1		Aerosol para protección de terminales
3		Conector de Ojo
2		Conector para Varilla
36		Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación

Carrito

Kit de Torre Arriostrada de Piso de 54 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Especificaciones

Características Destacadas

Características Físicas

Productos Relacionados

Splitter (Divisor Óptico) tipo PLC, de 1x2, conectores SC/APC

Cable Drop Preconectorizado EASYCONN® SC/APC (100 m) / Redondo, G657.B3

Switch de Acceso Capa 3 con doble Chip para Alta Disponibilidad Ideal en Redes Empresariales con 24 puertos Gigabit y 4 SFP+ 10Gb

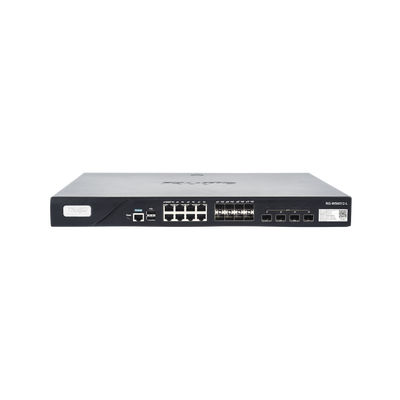

Controlador para Puntos de Acceso Ruijie Networks, hasta 128 APs, crecimiento de hasta 1152 Ceiling APs / 2304 Wall APs
